PTH05010WAS - Texas Instruments

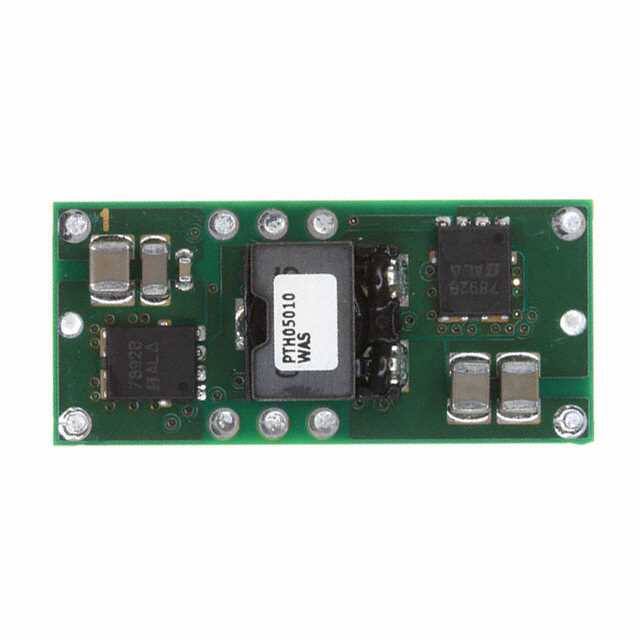

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY33-PTH05010WAS
Hersteller Teil #: PTH05010WAS
Produktkategorie: DC DC Converters
Hersteller: Texas Instruments
Beschreibung: 15 A, 5-V Input Wide-Output Adjust Plug-in Power Module 10-Surface Mount Module -40 to 85
Verpackung: 10-SMD Module
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
PTH05010WAS Datenblatt
PTH05010WAS Datenblatt
Spezifikationen
Attribute
Attribute Value
Lifecycle Status
ACTIVE (Last Updated: 6 days ago)
Factory Lead Time
6 Weeks
Contact Plating
Lead, Tin
Mounting Type
Surface Mount
Package / Case
10-SMD Module
Surface Mount
NO
Number of Pins
10
Voltage - Input (Nom)
5V
Power Dissipation (Max)
54W
Operating Temperature
-40°C~85°C
Packaging
Tray
Series
PTH05010W
Size / Dimension
1.37Lx0.62W x 0.38 H 34.8mmx15.8mmx9.6mm
Part Status
Active
Moisture Sensitivity Level (MSL)
3 (168 Hours)
Number of Terminations
10
ECCN Code
EAR99
Type
Non-Isolated PoL Module
Applications
ITE (Commercial)
Additional Feature
REMOTE SHUTDOWN
HTS Code
8504.40.85.00
Terminal Position
DUAL
Terminal Form
UNSPECIFIED
Number of Functions
1
Depth
15.75mm
Base Part Number
TH05010
Number of Outputs
1
Approval Agency
UL, CSA
Efficiency
95%
Voltage - Input (Max)
5.5V
Voltage - Input (Min)
4.5V
Trim/Adjustable Output
YES
Current - Output (Max)
15A
Current - Output
15A
Output Power
54W
Max Output Voltage
3.6V
Voltage - Output
3.6V
Protections
OUTPUT OVER CURRENT;THERMAL
Control Mode
VOLTAGE-MODE
Current - Output 1
15A
Total Power Output-Max
49.5W
Min Output Voltage
800mV
Switching Frequency-Max
325kHz
Isolation
Non-Isolated
Features
Remote On/Off, OCP, OTP, UVLO
Height
9mm
Length
34.8mm
Thickness
8.75mm
Radiation Hardening
No
RoHS Status
Non-RoHS Compliant
Lead Free
Contains Lead
Suche nach Teilenummer:PTH05010WAS Enthaltenes Wort ist 4
| Telefon | Teilenummer | Paket | Beschreibung |
|---|---|---|---|
| PTH05010WAS | 10-SMD Module | 15 A, 5-V Input Wide-Output Adjust Plug-in Power Module 10-Surface Mount Module -40 to 85 | |
| PTH08T220WAZT | 11-SMD Module | Module DC-DC 1-OUT 0.69V to 5.5V 16A 11-Pin SMD Module T/R | |
| PTH08T221WAS | 11-SMD Module | MODULE PIP 16A 14VIN 11SMD | |
| PTH08T221WAZT | 11-SMD Module | DC DC CONVERTER 0.69-5.5V |
Verwandte Teile in PTH05010WAS
PTH05010WAS Verwandtes Stichwort.
Suchen Sie nach anderen Teilen wie
PTH05
Häufig gestellte Fragen
How long is the RoHS compliant?
Two year warranty
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KYundefined-undefined
Hersteller Teil #:
Produktkategorie:
Hersteller:
Beschreibung: 15 A, 5-V Input Wide-Output Adjust Plug-in Power Module 10-Surface Mount Module -40 to 85
Verpackung: 10-SMD Module
Menge:
Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
Datenblatt
Datenblatt
Lagerbestand: 185346 Kann sofort geliefert werden
Stückpreis: 48.65580
| Menge. | Stückpreis |
|---|---|
| 1+: | $48.65580 |
| 10+: | $45.90170 |
| 100+: | $43.30349 |
| 500+: | $40.85235 |
| 1000+: | $38.53995 |
